MX485E
发布时间：2018/12/1
概述
MX485E是+5.0V供电、具有 ± 16kV ESD保护的 RS-485/RS-422收发器。全系列都具有热插拔功能，在上电或热插入时可以消除总线上的故障瞬变信号。
MX485E具有低摆率驱动器，能够减小EMI和由于不恰当的终端匹配电缆所引起的反射，实现高达500kbps的无差错数据传输；MX485E驱动器的摆率不受限制，可实现高达16Mbps的传输速率。
MX485E用于半双工通信；MX481E/MX482E/MX488E/MX489E/MX490E/MX491E用于全双工通信。
器件的接收器具有1/8单位负载输入阻抗，总线上可以挂接多达256个收发器。
MX485E采用PDIP-8和SOIC-8封装。这些器件可以提供商用级或工业级温度范围。
特点
低功耗关断模式
DE与RE采用热插拔输入结构
+5.0V工作电压
总线上允许挂接多达256个收发器
具有摆率限制功能有助于实现无差错数据传输
I/O口采用增强型ESD保护(± 16kV IEC 61000-4-2模型)
直接取代MAX485E，SP485E,ADM485,SN75176B,ISL8485E等系列
应用
RS-422/RS-485通讯
数字电表水表
工业控制，工业嵌入电脑和外设
安防监控系统
路由器和交换机
仪器仪表
电平转换
对EMI敏感收发器应用
引脚图

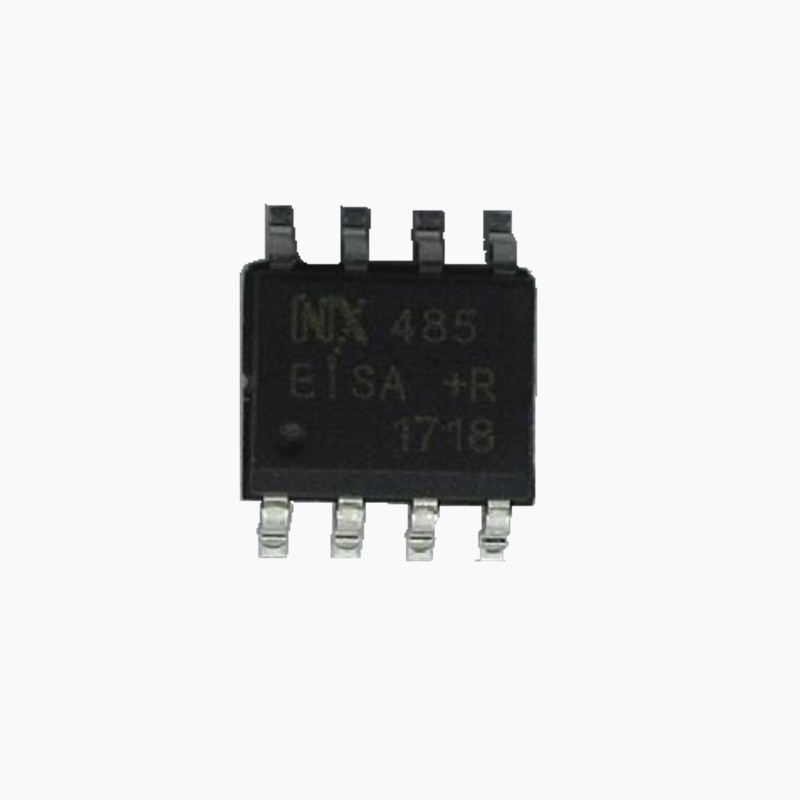

MX485EISA实物图
